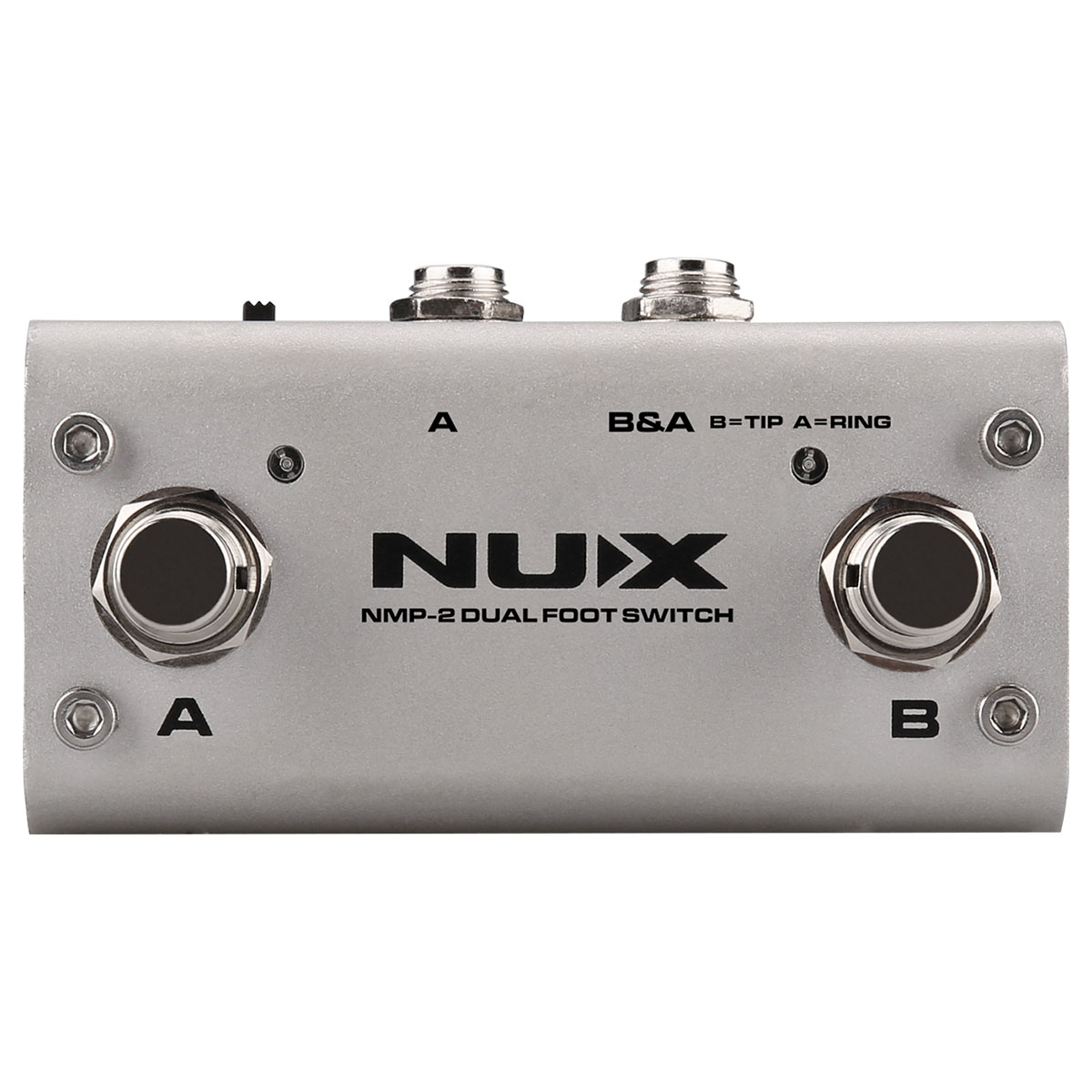

Úsalo con un switch para el dispositivo conectado al jack A o B&A.

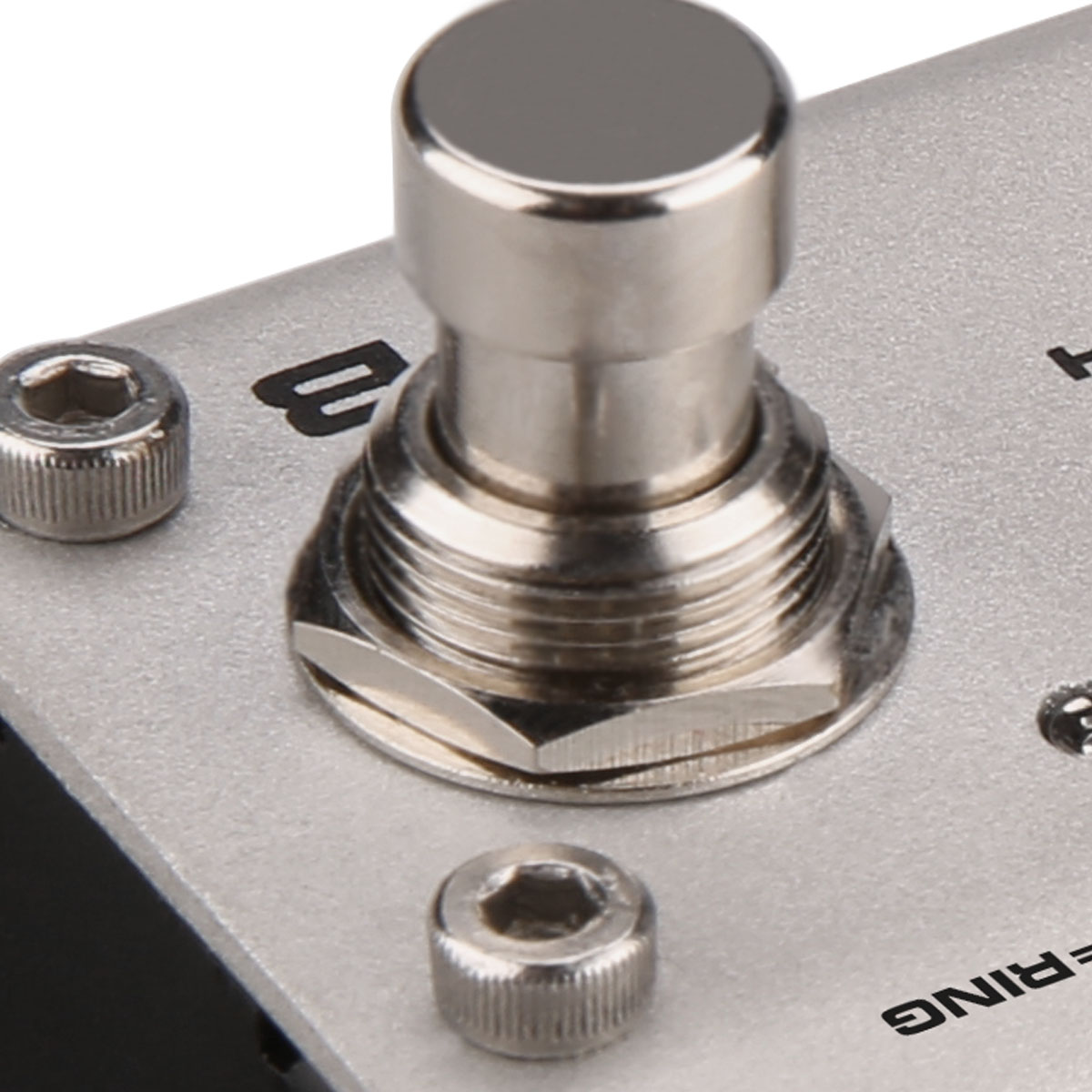

Úsalo como un switch para el dispositivo conectado al jack B o B&A.

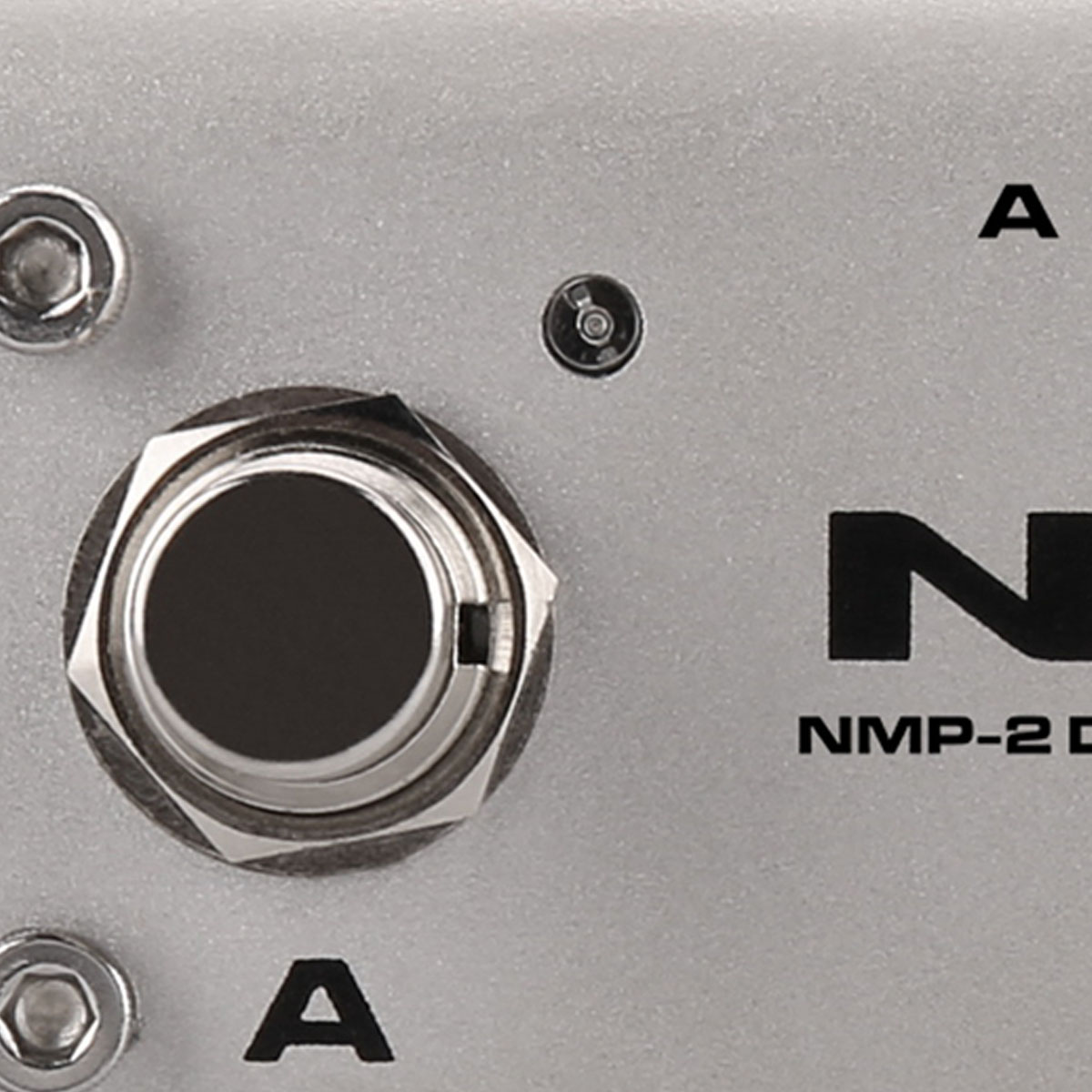

Cuando el footswitch A está configurado en la función de tipo latch, este indicador se enciende o apaga alternativamente cada vez que se presiona el footswitch. Cuando el footswitch A está ajustado a la función de tipo momentáneo (Open o Close) este indicador se ilumina solo mientras se mantiene presionado el footswitch.

Cuando el footswitch B está configurado en la función de tipo latch, este indicador se enciende o apaga alternativamente cada vez que se presiona el footswitch. Cuando el footswitch B está ajustado a la función de tipo momentáneo (Open o Close) este indicador se ilumina solo cuando se mantiene presionado el footswitch.

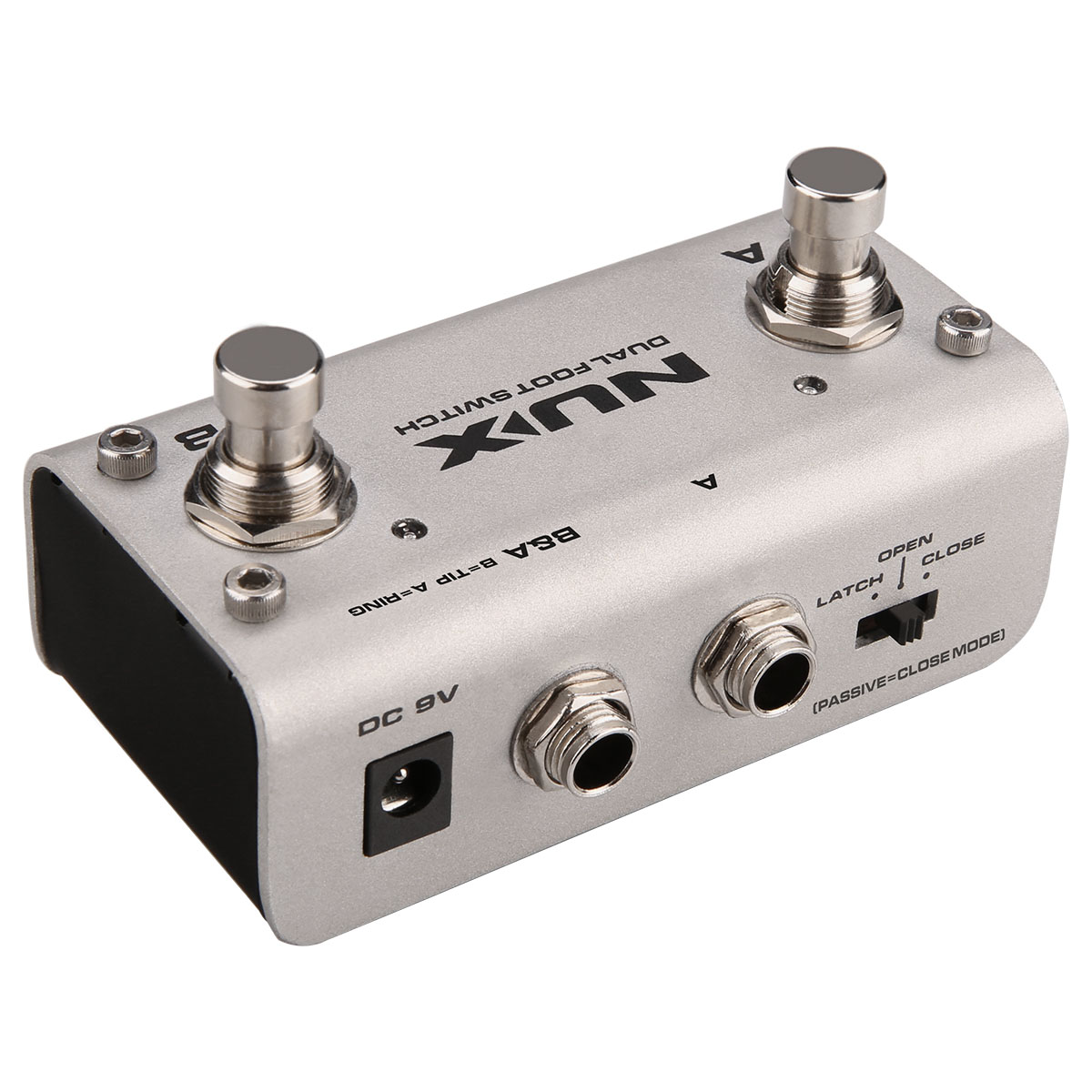

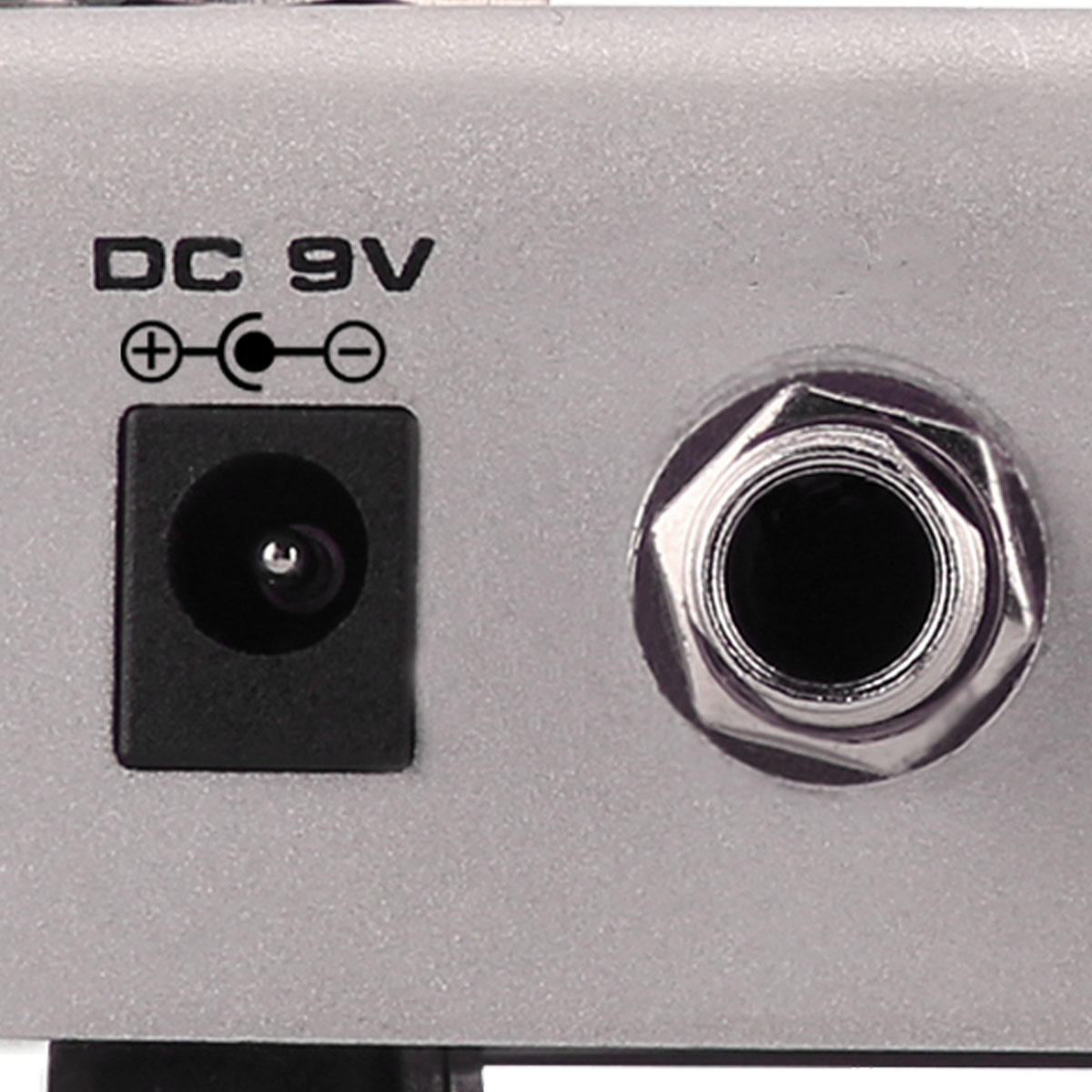

El NMP-2 utiliza un conector de 2.5 mm de 9V (positivo exterior, negativo interior) para activar el modo latch, modo Open (también modo Close con indicador).

Conecta el dispositivo que se está controlando con el footswitch A. Utiliza un cable de conexión con plugs de 1/4" (6.35 mm) en ambos extremos.

Conecta aquí los dispositivos equipados con plugs TRS o TS 1/4" (6.35 mm). Utiliza un cable de conexión con plugs estéreo o mono de 1/4" (6.35 mm) en ambos extremos. TS (mono) es sólo para el footswitch B. Si deseas operar el footswitch A y el B al mismo tiempo, debes usar plugs TRS (estéreo).

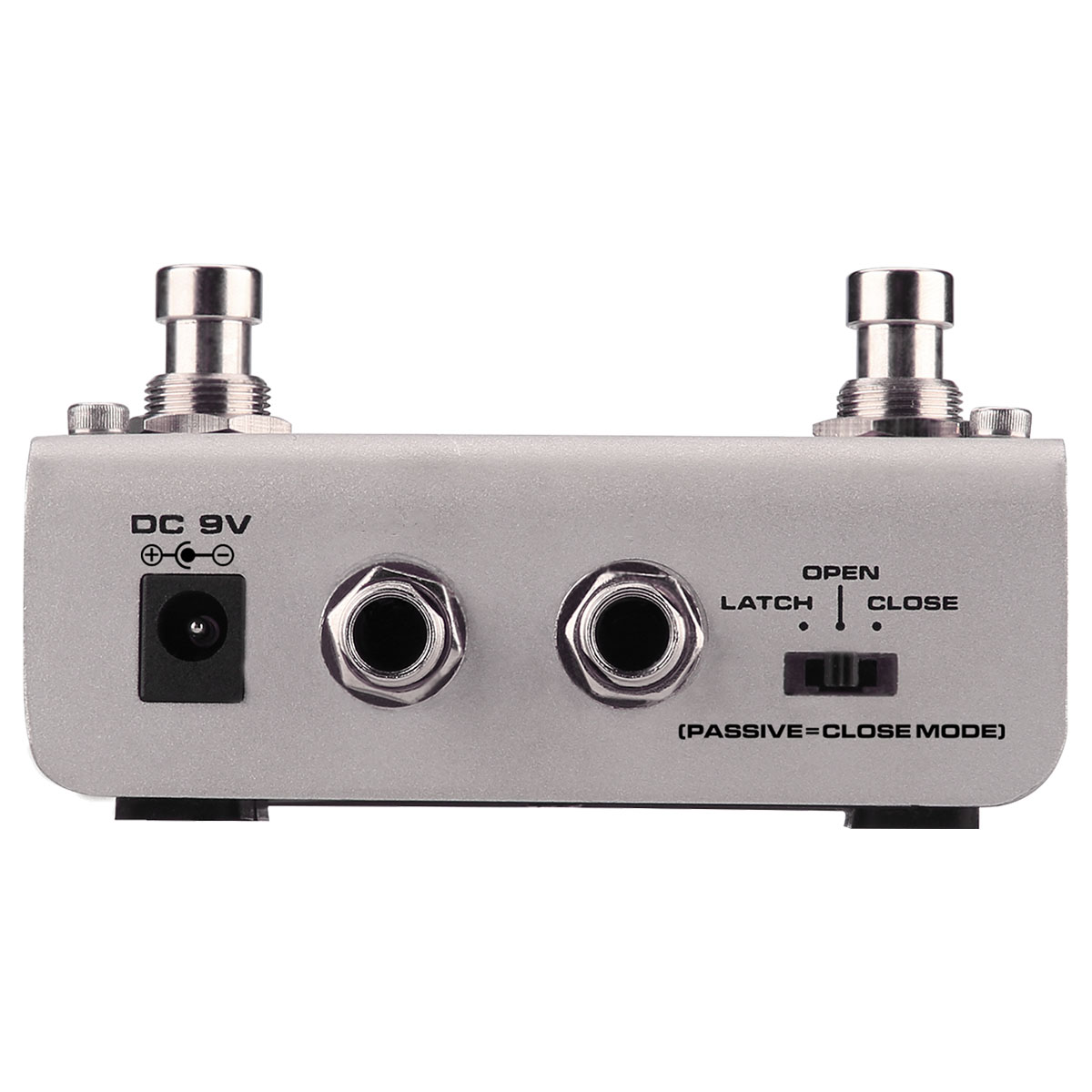

Esto establece las funciones para el pedal A y B en modo latch o momentáneo (Open y Close). Después de consultar el manual del propietario del dispositivo que estás conectando y cambiarlo a la configuración adecuada. El modo Open significa que mientras mantienes presionado el footswitch, Tip y Sleeve se abren (usando un cable mono). El modo Close significa que mientras mantienes presionado el footswitch, Tip y Sleeve están cerrados (usando un cable mono).
